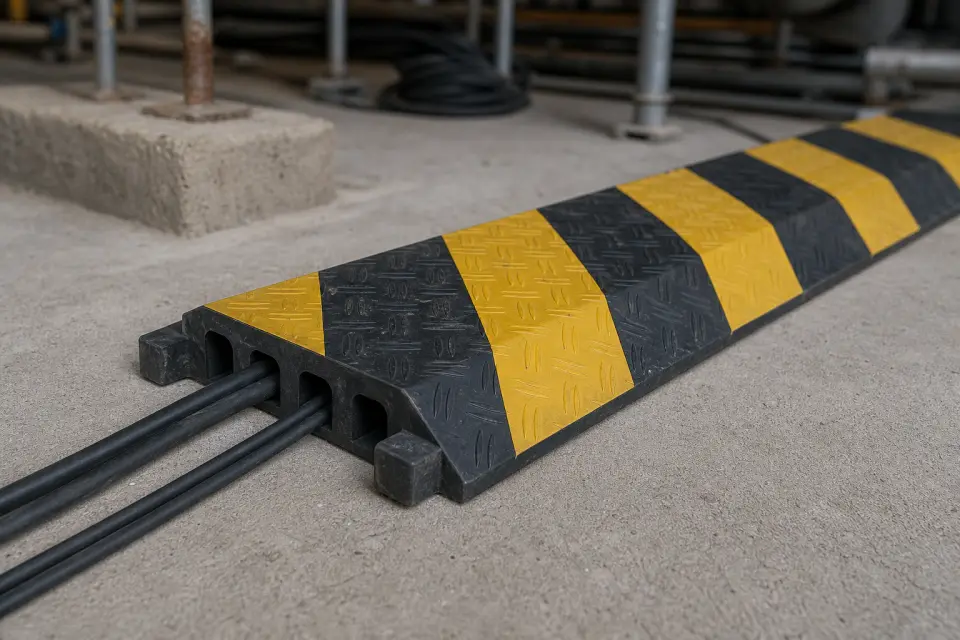

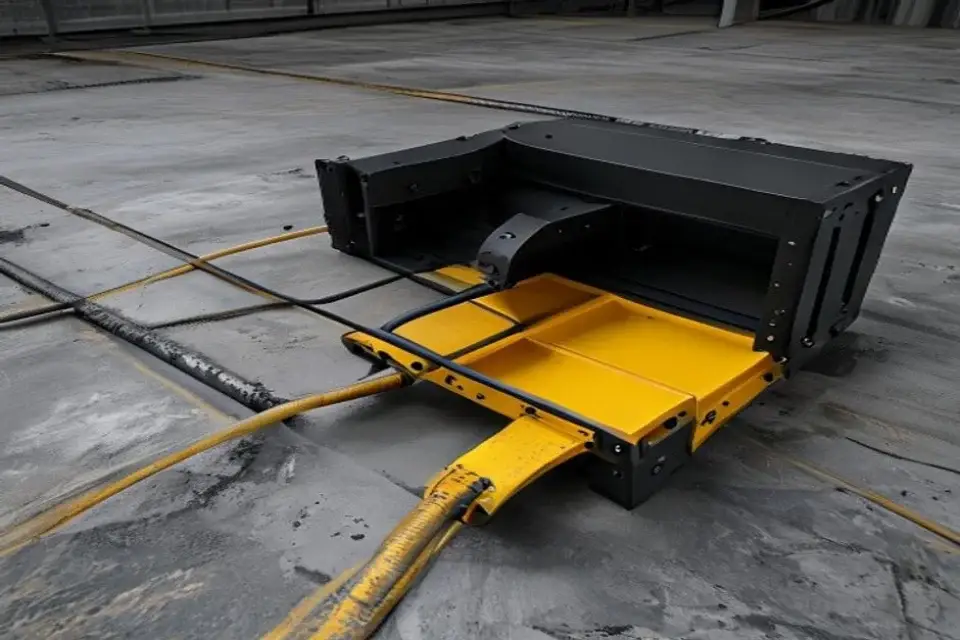

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍整件外观和铭牌标识，型号、合格证、编号、有效期或验收牌入镜。

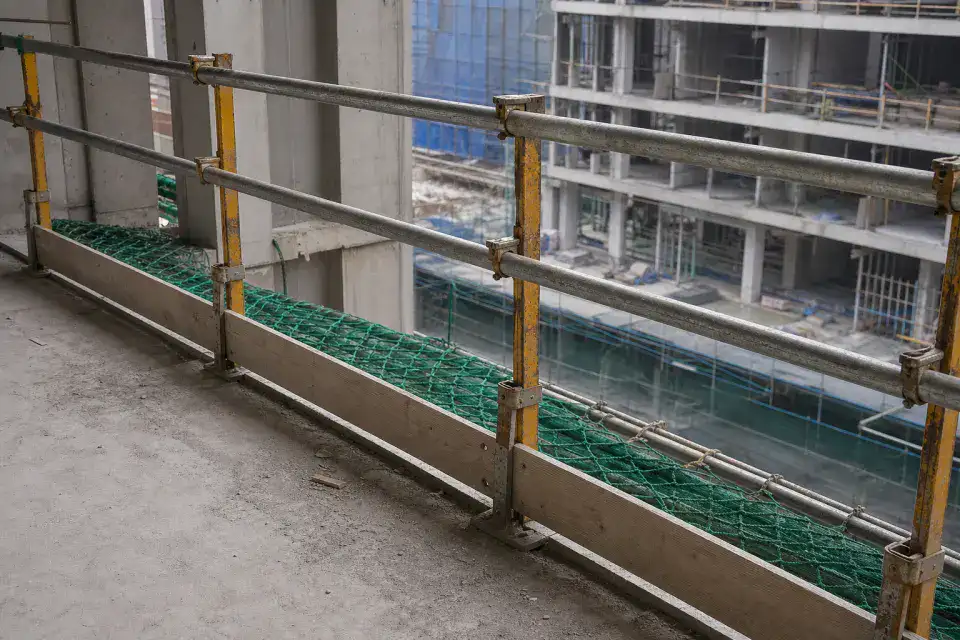

- 拍受力或防护节点，挂点、扣件、立杆基础、临边固定等关键位置同框。
- 拍检查动作，扭矩复核、佩戴状态、满铺固定或灭火器压力指针清楚。
- 拍使用场景全景，楼层、区域、作业面和警戒范围能对应记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见槽数 | 1 槽、2 槽、3 槽、5 槽，按电缆和软管数量选择 | 按设计、合同和项目验收口径复核 |
| 控制点 | 承载等级、防滑面、坡度、连接锁扣、黄黑警示色 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 临时用电检查、安全巡查、整改闭环 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 施工通道
- 临时用电线路
- 展厅调试区
- 车辆出入口
- 机电安装现场
进场验收要点
- 过车区域选用满足承载等级的保护板
- 保护板连续连接，无翘边绊倒风险
- 强弱电和水管气管不得混乱穿槽
- 夜间或暗区设置醒目标识
使用要点
- 车辆通行方向与保护板摆放方向一致
- 电缆接头不得放在保护槽内积水处
- 频繁移动线路每天检查一次
保管要求
- 堆放平整防变形
- 泥砂清理后再收纳
- 连接件和端头配件集中保管
常见问题
- 用木板临时覆盖易滑移
- 保护板端部翘起绊人
- 电缆在槽内接头进水
关联工具和资料
从材料条目直接跳到计算、验收模板和规范速查。
