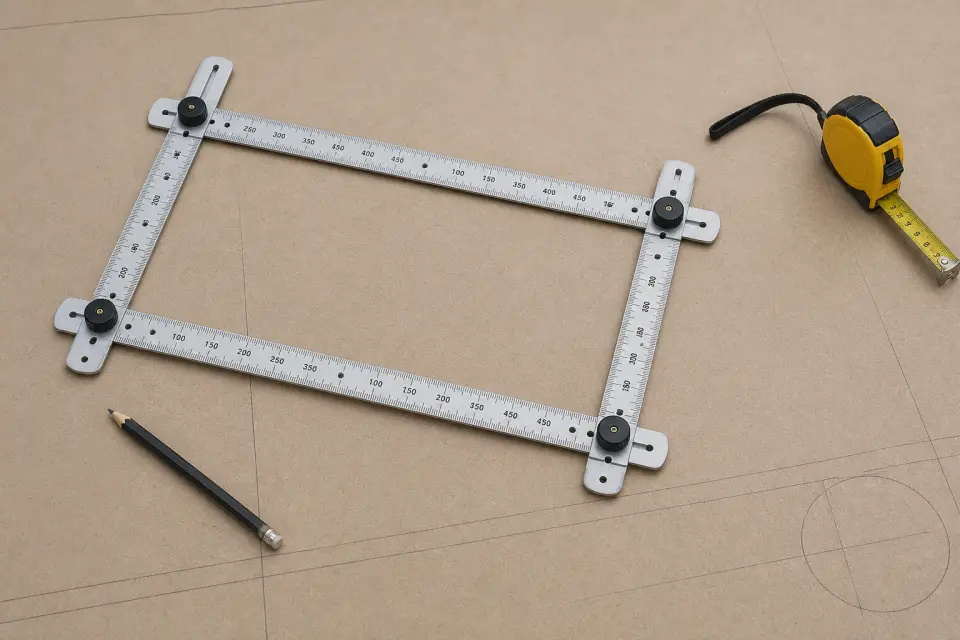

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见形式 | 折叠定位尺、可调模板尺、中心线定位尺 | 按设计、合同和项目验收口径复核 |
| 常见配套 | 石膏板开孔修边机、钢尺、激光水平仪和记号笔 | 按设计、合同和项目验收口径复核 |
| 控制点 | 基准边、中心线、重复定位精度和与机电点位复核 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 样板确认、技术交底和施工日志 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 吊顶封板区
- 灯具和风口开孔点
- 检修口定位区
- 样板间精装施工区
- 机房吸音板安装区
进场验收要点
- 刻度清晰，无明显松旷变形
- 模板折点锁止可靠
- 同类孔位重复定位偏差可控
- 开孔前已与灯位、喷淋和风口净距复核
使用要点
- 先用样板间验证一套基准尺寸
- 房间切换时重新核对基准墙和中心线
- 复杂异形吊顶不要只靠模板尺一次成型
保管要求
- 平码收纳防折弯
- 刻度面保持清洁
- 与开孔刀具分开避免刮伤刻线
常见问题
- 基准墙换了但模板尺寸没更新
- 折点松动导致重复定位漂移
- 只放样不复核机电碰撞关系
