识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍包装标签和样板对比，规格、色号、批号、型号和使用房间入镜。
- 拍基层处理，平整度、含水率、界面剂或排版控制线尽量同框。
- 拍施工节点，阴阳角、收口、缝宽、空鼓检查或固定间距带尺留图。
- 拍成品效果和缺陷复核，色差、污染、裂缝、空鼓位置用标识点明。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|

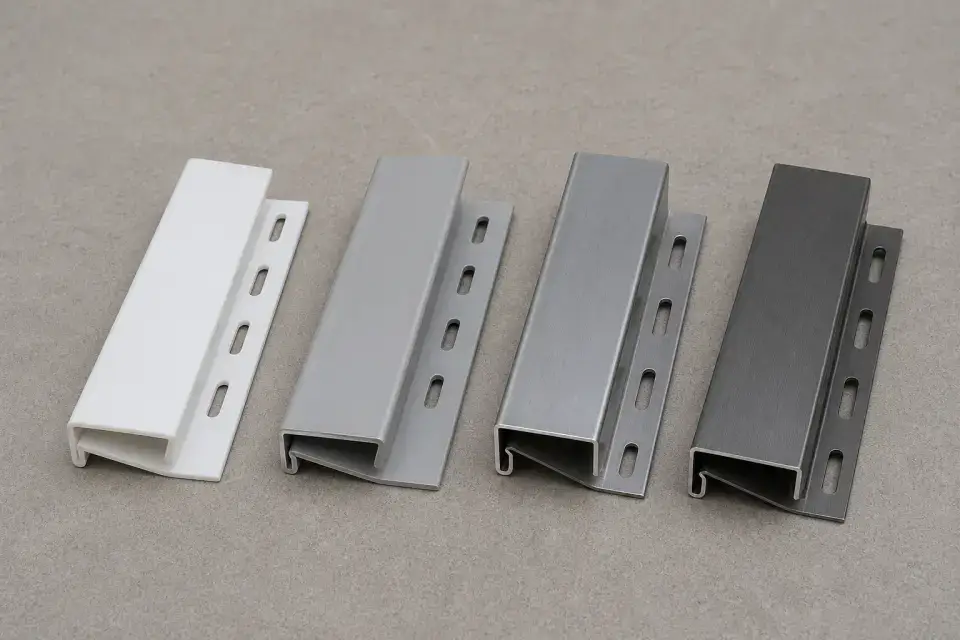

| 常见材质 | PVC、铝合金、水泥砂浆成型 | 按设计、合同和项目验收口径复核 |
| 常见尺寸 | 8x8、10x10、12x10 mm，按设计和样板确定 | 按设计、合同和项目验收口径复核 |
| 控制点 | 距边距离、顺直度、连续性、端部收口 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 外墙样板验收、隐蔽或工序交接、淋水检查记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 外窗上口和下口
- 雨棚下口
- 阳台底板
- 女儿墙压顶
- 外墙腰线
进场验收要点
- 滴水线位置准确且全长连续
- 线条顺直，无堵塞和断点
- 端部收口清楚，避免雨水绕流
- 抹灰层与线条结合密实不空鼓
使用要点
- 外墙大面施工前先做样板确认尺寸和位置
- 转角处优先使用成品配件或整齐拼接
- 涂料施工前清理槽内砂浆
保管要求
- 线条平放防弯曲
- 成品件按规格捆扎
- 避免重物挤压造成变形
常见问题
- 滴水槽被腻子或涂料堵死
- 线条距外边过近雨水回流
- 阳台底板漏设导致墙面污染
