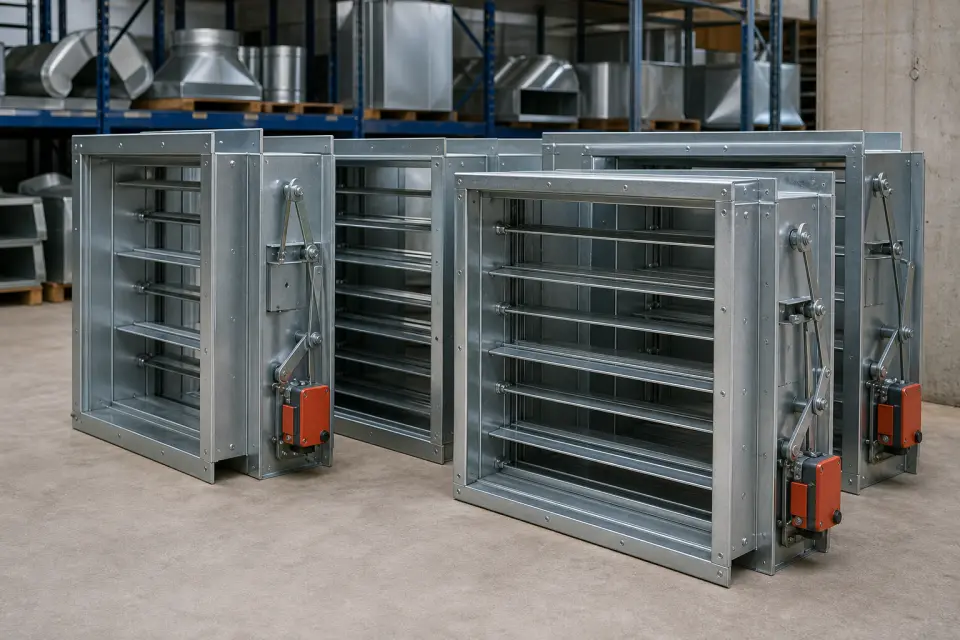

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。

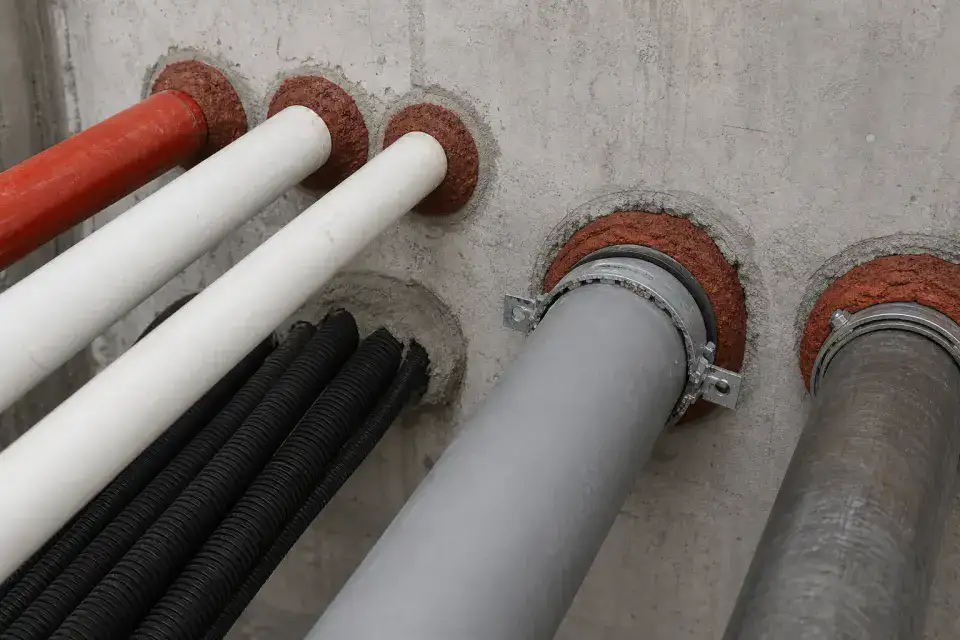

- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见动作温度 | 70 C、150 C、280 C | 按设计、合同和项目验收口径复核 |
| 控制点 | 安装方向、执行机构、反馈接线、手动复位、检修口 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、消防产品资料、联动测试记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 风管穿防火分区处
- 排烟系统
- 空调机房
- 竖井出入口
- 厨房排风管
进场验收要点
- 型号、动作温度和系统用途一致
- 阀体安装方向正确，距墙位置满足要求
- 手动、电动和反馈动作正常
- 阀周防火封堵严密
使用要点
- 安装后保留检修空间
- 联动调试前核对地址和回路
- 油烟系统注意清洗维护空间
保管要求
- 执行机构防碰撞防雨淋
- 阀片保持关闭保护
- 配件和说明书随箱保存
常见问题
- 装反或被吊顶封死
- 反馈线未接或地址错误
- 阀周孔洞未封堵
常见假冒/错用点
- 规格/用途错配风险：70 度、280 度、防烟防火功能和风管系统不匹配会影响联动排烟。
- 资料冒用风险：阀体型号、执行机构和反馈信号资料容易混用，需按系统编号核对。
- 不合格误用风险：叶片卡滞、熔断片缺失、方向装反或检修空间不足时应整改后验收。
