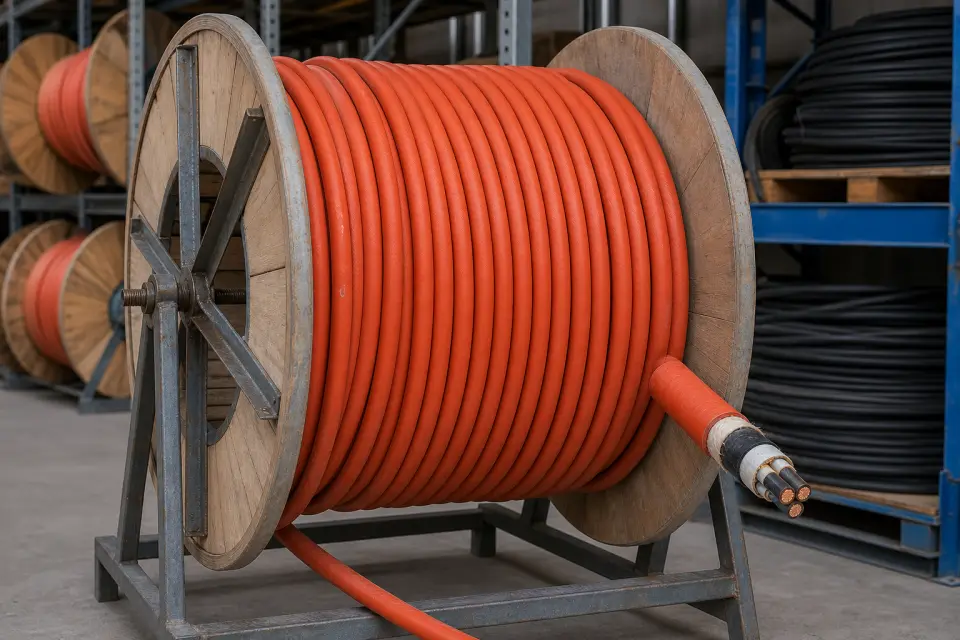

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见标识 | NH、ZR、WDZ、WDZN，按设计和消防要求核对 | 按设计、合同和项目验收口径复核 |
| 控制点 | 型号规格、截面、桥架分隔、端头标识、防火封堵 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、检测报告、绝缘测试、敷设记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 消防泵房
- 排烟机房
- 配电室
- 应急照明回路
- 电缆竖井
进场验收要点
- 电缆型号、芯数、截面和耐火阻燃等级与设计一致
- 消防负荷线路敷设路径和保护措施符合图纸
- 端头挂牌和回路编号清楚
- 穿越防火分区处封堵完整
使用要点
- 敷设前核对盘号和长度
- 弯曲半径不得过小
- 不同系统电缆按要求分隔
保管要求
- 电缆盘立放防滚动
- 端头封帽防进水
- 露天存放加盖防晒防雨
常见问题
- 普通电缆误用于消防回路
- 电缆桥架内混放无分隔
- 防火封堵遗漏
常见假冒/错用点
- 规格/用途错配风险：耐火等级、截面、芯数和回路用途不匹配会影响消防供电连续性。
- 资料冒用风险：普通电缆冒用耐火电缆风险高，需核对印字、合格证、检测报告和盘号。
- 不合格误用风险：外护套破损、端头进水或敷设混乱时应复检绝缘后再接线。
