识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|

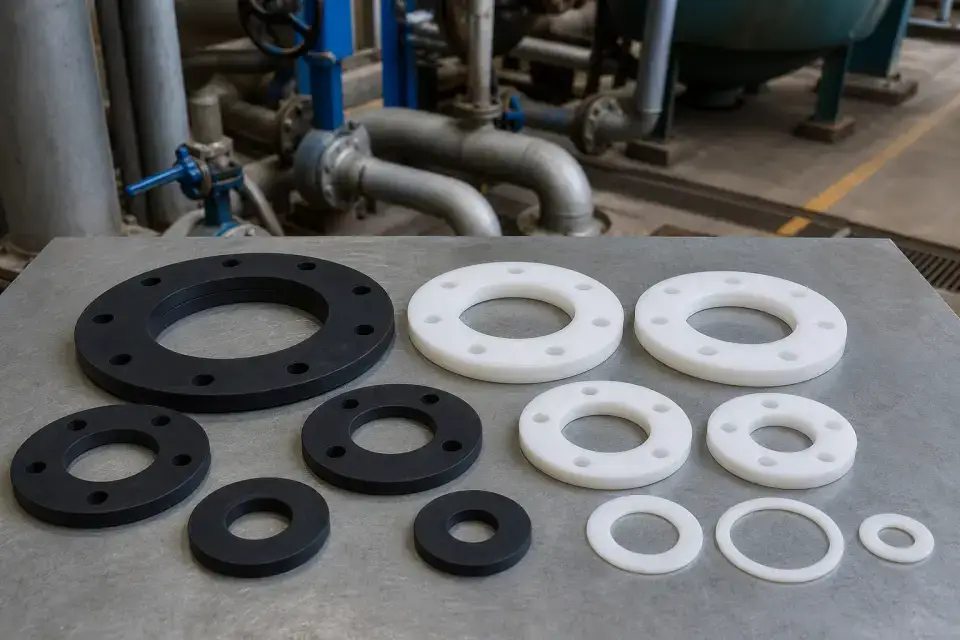

| 常见材质 | 橡胶、三元乙丙、聚四氟乙烯、金属缠绕垫 | 按设计、合同和项目验收口径复核 |
| 控制点 | 公称压力、内外径、厚度、介质适配、螺栓紧固顺序 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 材料合格证、阀门试验、管道压力试验记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 水泵房
- 消防管道
- 空调水系统
- 给水机房
- 阀门法兰连接
进场验收要点
- 垫片材质和压力等级与介质匹配
- 垫片居中，不得偏压或重复使用破损垫
- 螺栓对角均匀紧固
- 试压后检查渗漏并复紧
使用要点
- 拆卸旧法兰后清理密封面
- 高温、油类或化学介质单独选材
- 泵房振动部位运行后复查
保管要求
- 平放防变形
- 橡胶垫片避光防老化
- 不同压力等级分区存放
常见问题
- 垫片尺寸偏小被冲出
- 重复使用压坏垫片
- 螺栓紧固不均导致渗漏
