识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。

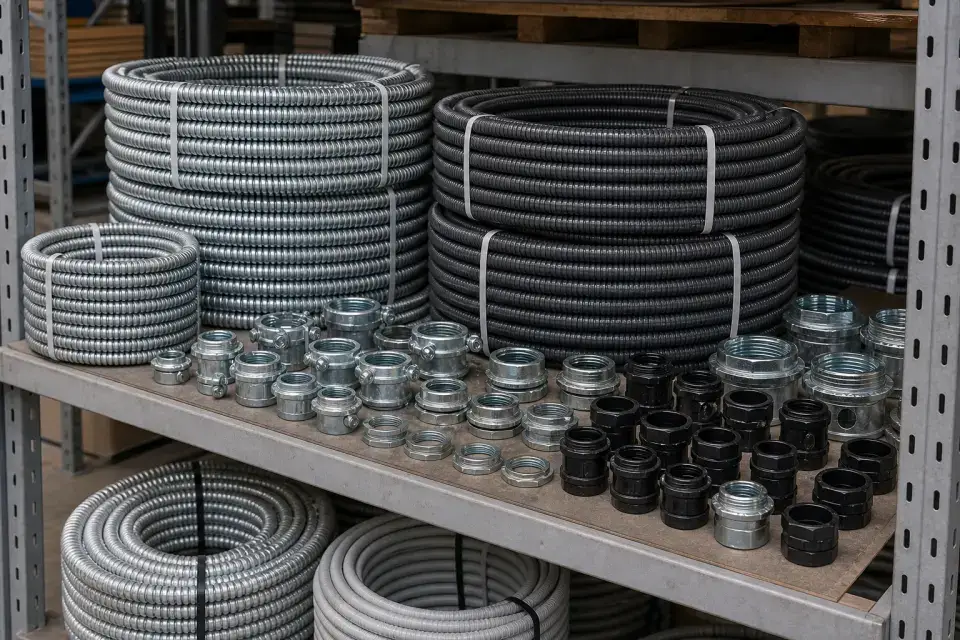

常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用规格 | 16、20、25、32、40 mm | 按设计、合同和项目验收口径复核 |
| 类型 | 裸金属软管、包塑软管、防水软管 | 按设计、合同和项目验收口径复核 |
| 控制点 | 接头锁紧、接地连续、长度控制、弯曲半径 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 灯具末端
- 风机盘管电源
- 设备接线
- 电机接线盒
- 吊顶内末端连接
进场验收要点
- 规格与线缆数量和管径匹配
- 两端接头锁紧无脱落
- 金属软管接地连续可靠
- 潮湿区域使用防水接头
使用要点
- 软管不宜过长替代固定导管
- 穿线前清理毛刺
- 设备振动处保留合理余量
保管要求
- 盘卷存放防压扁
- 接头配件分袋管理
- 包塑层避免划伤
常见问题
- 软管过长下垂
- 接头松动露线
- 未做接地跨接
常见假冒/错用点
- 规格/用途错配风险：同名不同规格容易混用，进场必须按设计图纸核对型号、等级和适用系统。
- 资料冒用风险：重点核对批号、合格证、检测报告与实物是否一一对应，避免借证和串证。
- 不合格误用风险：接头松动露线
