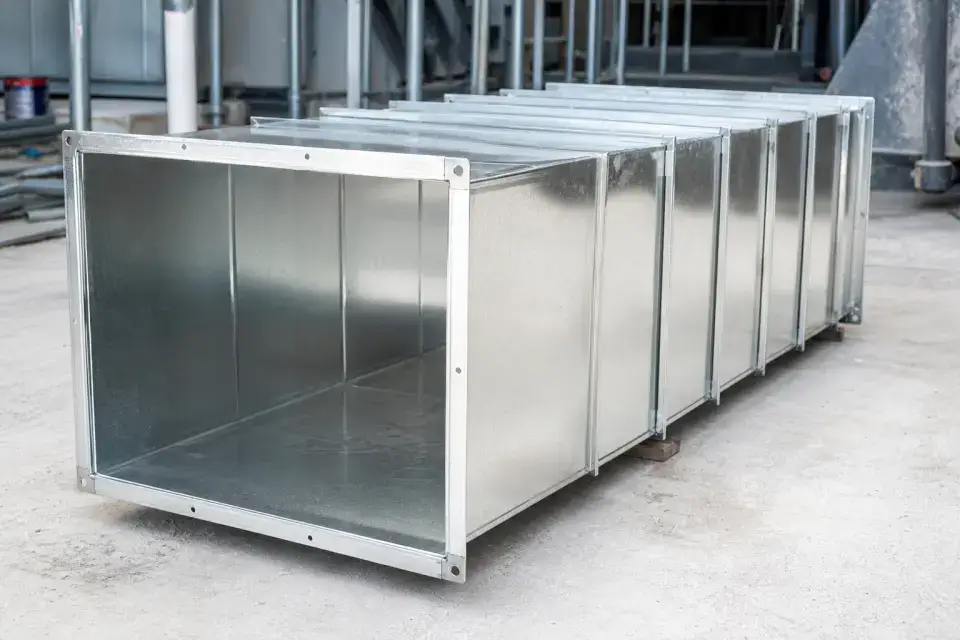

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见截面 | 矩形、圆形，尺寸按风量和风速设计 | 按设计、合同和项目验收口径复核 |
| 控制指标 | 板厚、咬口、法兰连接、加固间距、漏风量 | 按设计、合同和项目验收口径复核 |
| 配套 | 法兰、垫料、支吊架、防火阀、软接 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 地下室通风
- 空调风系统
- 防排烟系统
- 厨房排油烟
- 设备机房
进场验收要点
- 板厚和系统类别匹配
- 咬口严密，法兰连接平整
- 支吊架间距和防晃措施到位
- 穿防火分区处防火封堵完整
使用要点
- 大截面风管按要求加固
- 安装前清理管内杂物
- 保温前检查漏风和风管编号
保管要求
- 成品风管堆放防变形
- 开口封堵防尘
- 镀锌层划伤处防腐处理
常见问题
- 风管变形漏风
- 法兰垫料缺失
- 穿墙处封堵不严
