现场判断

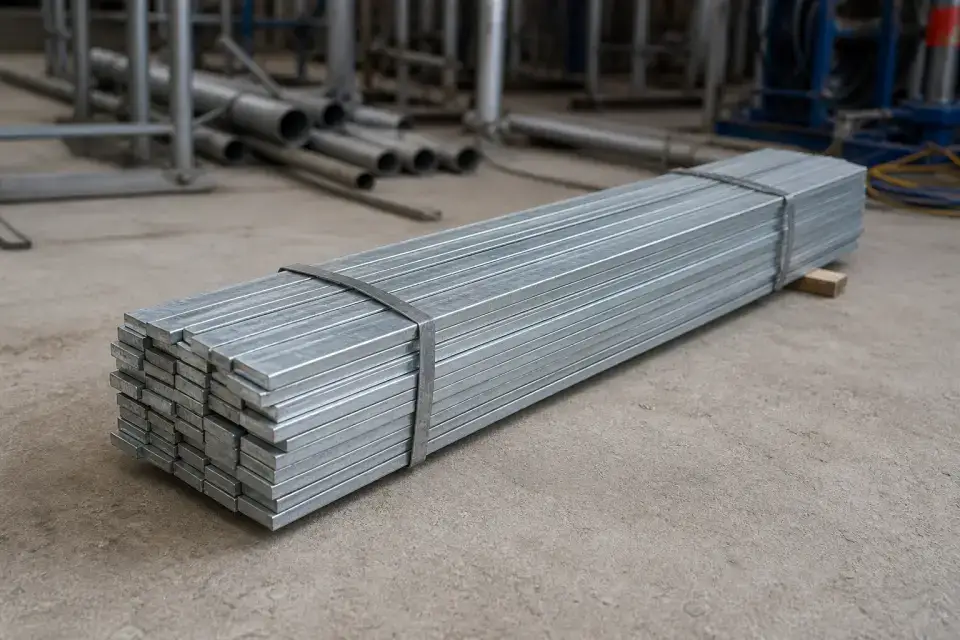

材料进场：用于接地干线、等电位联结和防雷引下连接，现场重点看规格、搭接长度、焊缝、防腐和测试记录。
先确认材料或工具对应的部位、规格、版本和使用边界，再开始验收或投入使用，避免资料和现场对象对不上。
涉及批次、编号、实测值或整改时，先统一口径，再补模板、规范和工具记录。
- 规格型号、批次或设备编号。
- 进场/使用照片、关键检查点和实测值。
- 关联模板、整改闭合和复验结果。
先把验收、进场或施工记录落到表格里。
识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见规格 | 25x4、40x4、50x5 mm，按设计选用 | 按设计、合同和项目验收口径复核 |
| 控制点 | 搭接长度、焊接面数、跨接、防腐、标识色 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 隐蔽验收、接地电阻测试、等电位检查 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 基础接地
- 配电室
- 屋面避雷带
- 设备机房
- 电梯机房
进场验收要点
- 规格和镀锌层质量符合设计要求
- 搭接焊长度和焊接面数满足要求
- 焊缝处补刷防腐漆或银粉漆
- 接地标识清晰并形成测试记录
使用要点
- 穿越伸缩缝处做柔性跨接
- 设备接地端子连接前清除油漆
- 屋面明敷注意顺直和支架间距
保管要求
- 成捆垫高防锈
- 切割端面及时防腐
- 不同规格挂牌堆放
常见问题
- 焊缝长度不足
- 防腐漏刷后锈蚀
- 接地跨接漏做
