现场判断

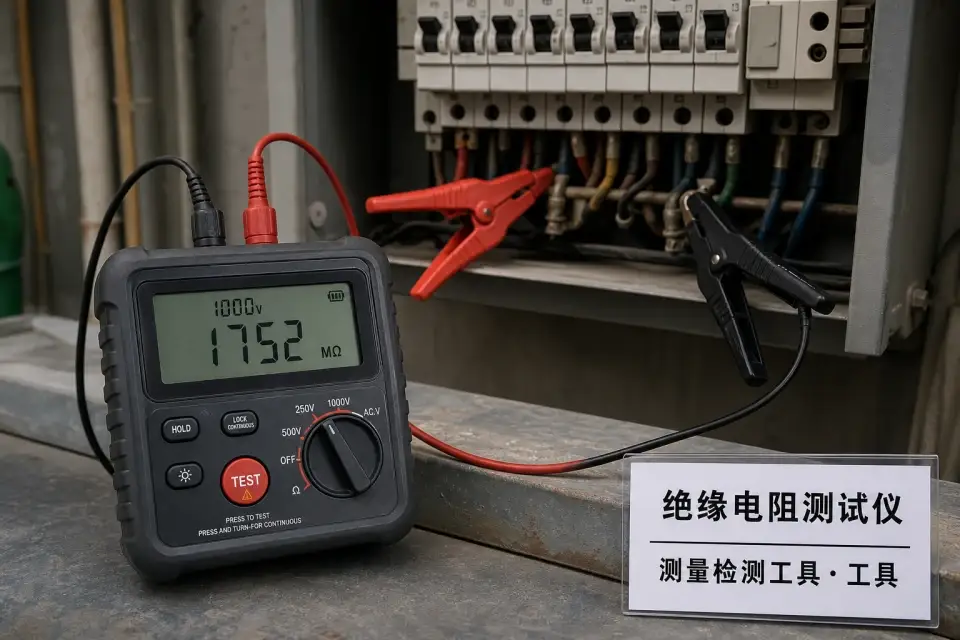

工具使用：用于电缆、回路和电气设备绝缘测试，现场重点看量程、电压档位、校准、放电和记录对应回路。
先确认工具用途、量程、校验状态和适用工序，再决定是否进场使用，工具错配比材料错用更隐蔽。
先核对型号、附件、校验日期和使用人，再配合对应模板记录测试条件和实测值。
- 设备/工具型号、量程、校验状态与编号。
- 使用工序、测点位置、测试条件和操作人。
- 异常读数、复测结果、整改编号和复查结论。
先把验收、进场或施工记录落到表格里。
识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用电压档 | 250V、500V、1000V、2500V、5000V | 按设计、合同和项目验收口径复核 |
| 控制点 | 测试电压、持续时间、温湿度、被测回路隔离 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 仪器编号、校准有效期、回路编号、实测值 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 电缆敷设后
- 配电箱送电前
- 电机接线前
- 潮湿区域回路
- 竣工验收测试
进场验收要点
- 仪器校准有效且电池充足
- 测试电压档位与设备等级匹配
- 被测回路断电隔离并验电
- 测试后充分放电并填写记录
使用要点
- 潮湿天气测试结果异常要复测分析
- 电子设备和弱电模块测试前断开保护
- 同一回路编号与图纸、箱内标识一致
保管要求
- 表笔收纳完整，防潮防摔
- 长期不用取出电池
- 校准证书随仪器管理
常见问题
- 未断开敏感设备导致损坏
- 测试后未放电
- 记录回路号与现场不一致
常见假冒/错用点
- 规格/用途错配风险：电气材料易出现截面、耐压、阻燃等级错用，必须按回路用途逐项核对。
- 资料冒用风险：重点核对批号、合格证、检测报告与实物是否一一对应，避免借证和串证。
- 不合格误用风险：发现过期、受潮、破损或疑似非本批次材料时，应先隔离并复检后再使用。
