识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|

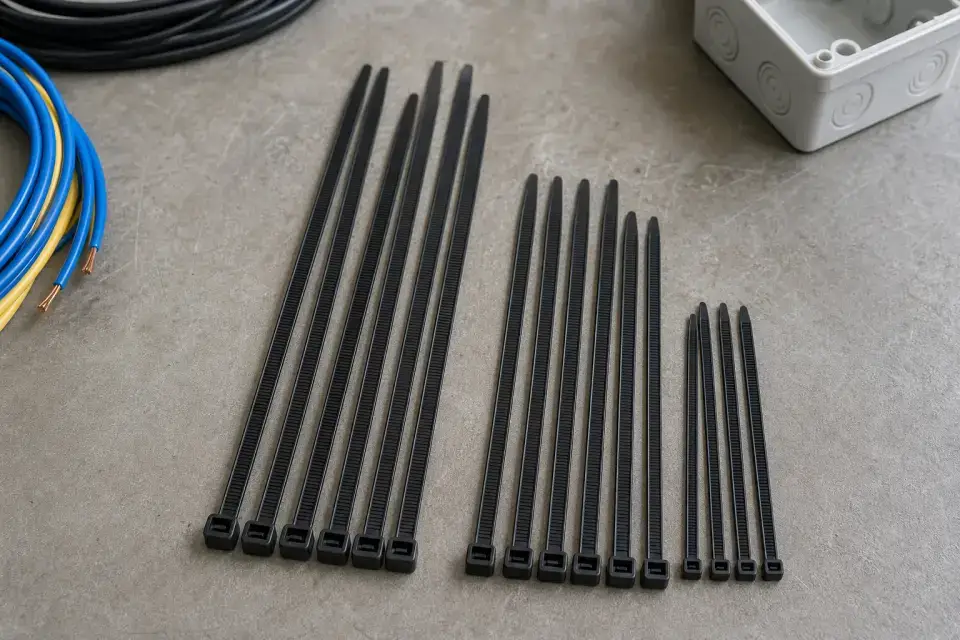

| 常见规格 | 3x100、4x200、5x300、8x500 mm，按线束直径选择 | 按设计、合同和项目验收口径复核 |
| 控制点 | 阻燃等级、耐候性、绑扎松紧、剪口平整 | 按设计、合同和项目验收口径复核 |
| 适用限制 | 不得作为重型电缆、管道或永久承重固定件 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 弱电机柜
- 桥架内线缆
- 设备控制箱
- 临时用电整理
- 管线标识固定
进场验收要点
- 室外或高温区域选用耐候阻燃扎带
- 绑扎不得压伤线缆护套
- 剪口齐平不留尖角划伤人员
- 桥架内线缆仍应按系统分层整理
使用要点
- 弱电线缆避免扎得过紧影响性能
- 标签与扎带配合固定
- 临时绑扎完成后及时更换为正式支架
保管要求
- 避光密封保存防脆化
- 不同长度分袋存放
- 老化变白变脆的扎带不得使用
常见问题
- 室外普通扎带快速老化断裂
- 剪口尖锐划伤手
- 用扎带吊挂重物
