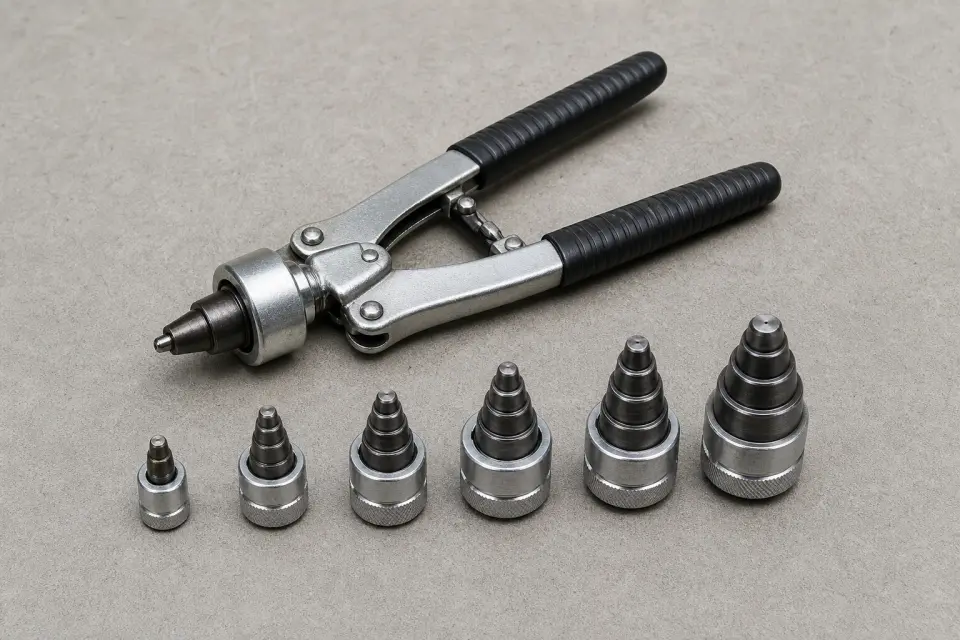

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见适用 | 1/4-1 1/8 in 铜管及相近薄壁金属管 | 按设计、合同和项目验收口径复核 |
| 常见配套 | 多规格胀头、倒角器、切管器和润滑剂 | 按设计、合同和项目验收口径复核 |
| 控制点 | 同心度、扩口深度、边口裂纹、管壁减薄和承插配合 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 加工记录、压力试验记录、技术交底和样板确认 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 空调冷媒管加工区
- 薄壁铜管安装点
- 机房制冷支管施工
- 维修改管点
- 样板加工区
进场验收要点
- 胀头规格与管径匹配
- 扩口后边口无明显裂纹和翻边异常
- 承插深度满足工艺要求且配合紧密
- 首件加工经外观和试拼复核后再批量作业
使用要点
- 扩口前先去毛刺并必要时做退火处理
- 批量加工时固定同一深度基准
- 焊接前保持扩口内壁清洁无油污和切屑
保管要求
- 胀头清洁后涂油防锈
- 规格件分盒管理防混用
- 杠杆和铰接部位定期润滑
常见问题
- 胀头规格不对导致开裂
- 扩口过深造成管壁过薄
- 未去毛刺直接扩口引起边口裂纹
