现场判断

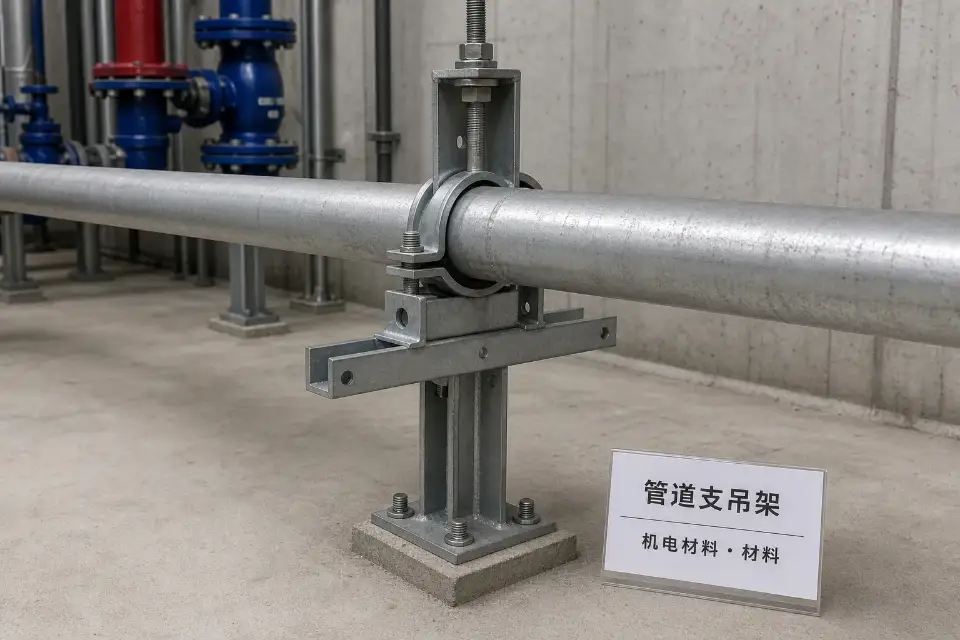

材料进场：用于给排水、消防、暖通和桥架管线固定，现场重点看规格、间距、受力方向、吊杆垂直度和防腐处理。
先确认规格、强度等级、接口形式和使用部位，再判断能不能收货或下料，土建市政类常见问题是批次、规格和节点脱节。
先把送检、复试、实测和部位编号统一下来，再进入进场验收、隐蔽验收或施工记录。
- 规格型号、强度等级、批次和使用部位。
- 合格证、复试/送检编号、接口或节点做法。
- 进场照片、实测值、整改要求和复验结论。
先把验收、进场或施工记录落到表格里。
识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|

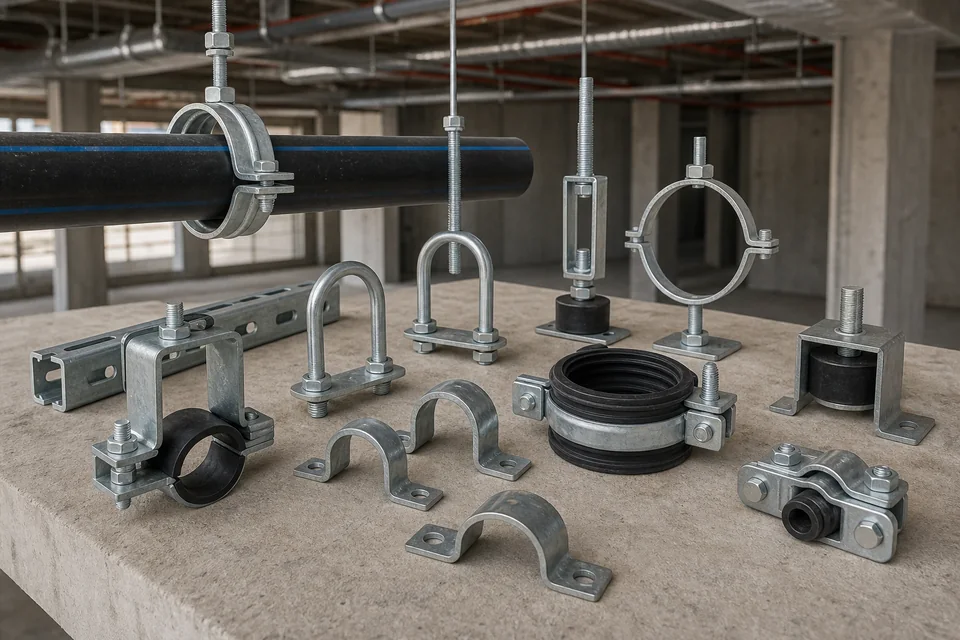

| 常见形式 | 角钢支架、槽钢支架、成品支吊架、U 型管卡 | 按设计、合同和项目验收口径复核 |
| 控制点 | 间距、承载、受力方向、坡度、固定点、滑动或固定支座 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 安装检查记录、隐蔽照片、材料合格证 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 地下室管廊
- 管井
- 机房
- 走廊吊顶
- 屋面管线
进场验收要点
- 支吊架规格和间距满足管径及介质要求
- 膨胀螺栓或化学锚栓固定可靠
- 吊杆垂直、管卡贴合均匀，无明显偏载或偏磨
- 需要坡度的管道不得被支架顶反坡，防腐、绝缘垫和防晃措施完整
使用要点
- 先综合排布再定位开孔
- 机房和走廊成排支架统一标高
- 冷热位移段、阀门和设备接口附近单独核对导向与受力方向
保管要求
- 镀锌件防止破损锈蚀
- 成品支架配件分类收纳
- 现场加工件刷漆后再安装
常见问题
- 支架间距过大管道下挠
- 吊杆歪斜或管卡偏磨导致局部偏载
- 固定支架和滑动支架混用
常见假冒/错用点
- 规格/用途错配风险：吊卡、支架间距、承载力和防腐等级不匹配会导致管线下挠。
- 资料冒用风险：成品支吊架配件容易混批，需核对材质、镀锌层和出厂资料。
- 不合格误用风险：膨胀螺栓松动、焊缝未防腐或吊杆歪斜时应整改后再验收。
