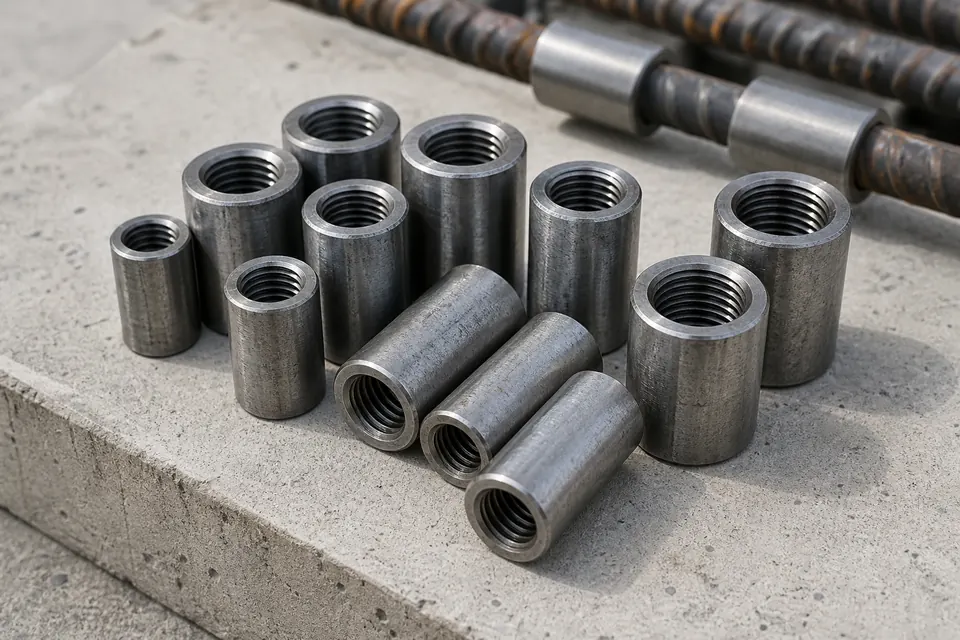

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体堆放和现场标识，规格、批次、检验状态牌入镜。
- 拍吊牌、合格证或送货单关键字段，能看清厂家、型号、炉批号或出厂编号。
- 拍实测规格，钢尺、游标卡尺或试验取样标识与材料同框。
- 拍使用部位或隐蔽前节点，轴线、楼层、构件名称尽量入镜。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用规格 | 16、18、20、22、25、28、32、36、40 mm | 按设计、合同和项目验收口径复核 |
| 类型 | 标准型、正反丝型、变径型、加长型 | 按设计、合同和项目验收口径复核 |
| 控制点 | 套筒等级、丝头牙形、外露丝扣、接头抽检 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 柱主筋
- 墙暗柱
- 梁主筋
- 基础底板钢筋
- 转换层大直径钢筋
进场验收要点
- 套筒规格与钢筋直径一致
- 丝头加工长度、牙形和有效扣数合格
- 连接后外露扣数符合方案要求
- 接头工艺检验和现场检验资料齐全
使用要点
- 加工区设置通止规和丝头保护帽
- 同一截面接头百分率按设计和规范控制
- 连接完成后用油漆标记已检节点
保管要求
- 套筒防雨防锈，按规格分箱
- 丝头保护帽不得提前大量拆除
- 不合格丝头单独隔离
常见问题
- 套筒规格拿错
- 丝头缺扣或牙形损伤
- 接头位置集中导致验收风险
常见假冒/错用点
- 规格/用途错配风险：钢筋牌号、直径、连接方式易错配，必须与翻样单和结构图一致。
- 资料冒用风险：重点核对批号、合格证、检测报告与实物是否一一对应，避免借证和串证。
- 不合格误用风险：发现过期、受潮、破损或疑似非本批次材料时，应先隔离并复检后再使用。
