识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍整件外观和铭牌标识，型号、合格证、编号、有效期或验收牌入镜。
- 拍受力或防护节点，挂点、扣件、立杆基础、临边固定等关键位置同框。
- 拍检查动作，扭矩复核、佩戴状态、满铺固定或灭火器压力指针清楚。
- 拍使用场景全景，楼层、区域、作业面和警戒范围能对应记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见颜色 | 红色、黄色，便于现场识别 | 按设计、合同和项目验收口径复核 |
| 适配范围 | 按钢筋直径选择内孔尺寸 | 按设计、合同和项目验收口径复核 |
| 控制点 | 覆盖率、固定牢度、破损更换、临边警示 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 柱墙插筋
- 构造柱预留筋
- 楼层临边
- 基础钢筋
- 后浇带边
进场验收要点

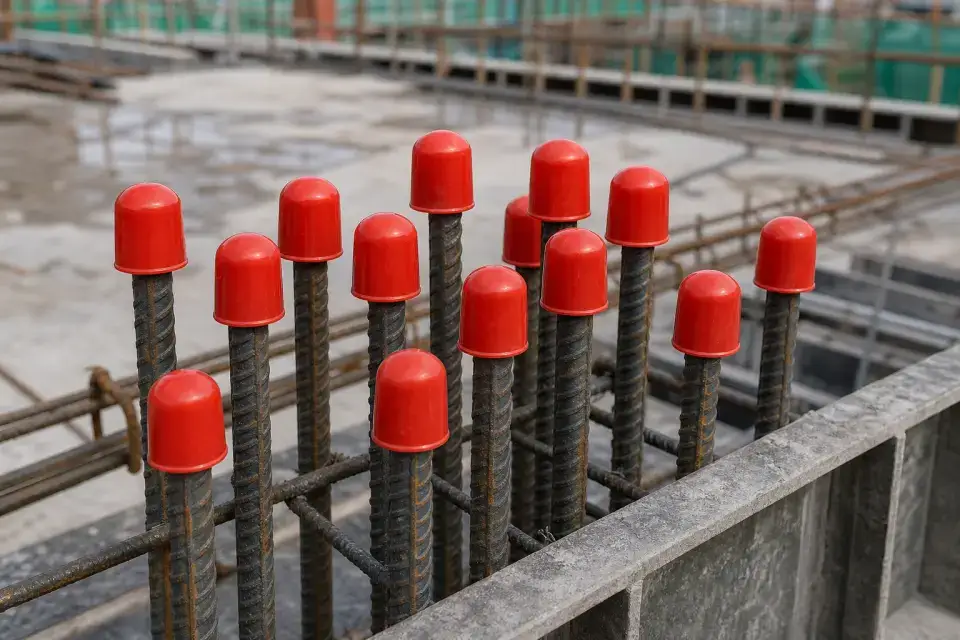

- 外露竖向钢筋端头应全部覆盖
- 防护帽不易脱落或被踩碎
- 高风险区域配合围挡和警示标识
- 拆除后及时恢复或移交责任
使用要点
- 班前巡查重点看洞口和通道边
- 钢筋绑扎调整后同步补装
- 雨雪后检查松脱和破损
保管要求
- 成袋存放，避免丢失散落
- 不同规格分开收纳
- 破损件及时报废
常见问题
- 只装通道区域，隐蔽角落漏装
- 防护帽尺寸不匹配容易掉落
- 浇筑前未拆除影响施工
