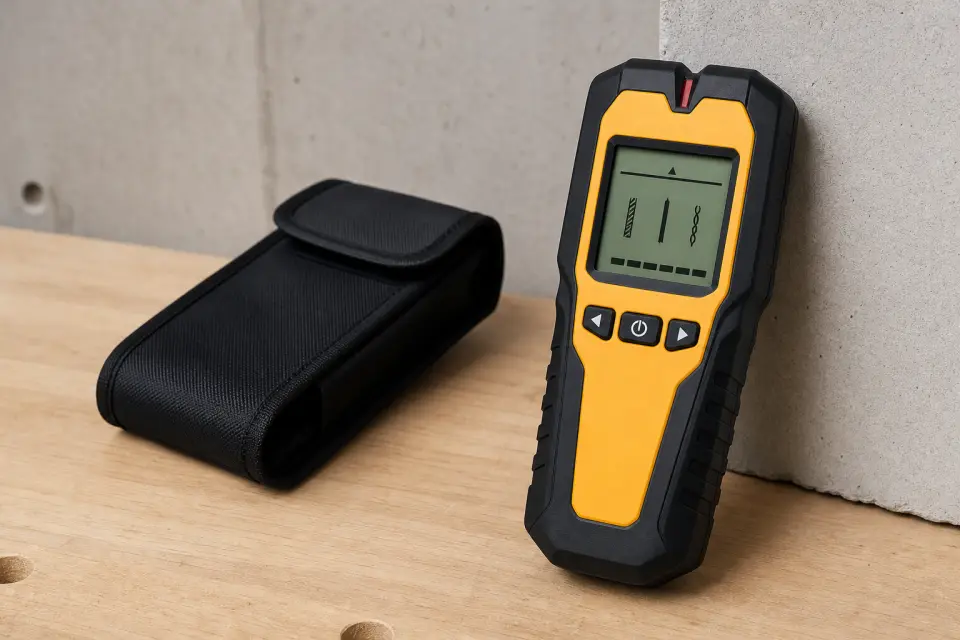

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍工具整体和编号标签，型号、量程、校准有效期或设备编号入镜。
- 拍关键工作面或附件，表笔、钻头、扳手头、探头、表盘等细节清楚。
- 拍实测过程，仪器读数、被测对象、回路编号或试验部位同框。
- 拍收纳和状态，电池、线缆、保护盒、防摔防潮状态用于交接记录。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常见探测 | 钢筋、带电线缆、金属龙骨和木骨架 | 按设计、合同和项目验收口径复核 |
| 常见深度 | 20-150 mm，按材质和模式变化 | 按设计、合同和项目验收口径复核 |
| 控制点 | 校准、自检、模式选择、扫查速度和交叉复核 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 开孔审批、测量复核记录、隐蔽资料和整改闭环 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 精装开孔点
- 机电补改墙面
- 楼板钻孔前复核
- 设备基础二次开孔
- 幕墙内衬安装点
进场验收要点
- 开机自检正常，校准完成
- 探测前确认基层材质并选择匹配模式
- 关键孔位采用多方向重复扫查
- 探测结果与图纸和现场标识交叉复核后再开孔
使用要点
- 潮湿墙体或金属面层环境降低扫查速度
- 重要部位先做试扫并记录误差范围
- 探测出疑似电线时必须改为人工拆检或重新选位
保管要求
- 探头面保持清洁防刮伤
- 电池单独管理防漏液
- 避免重压和高温暴晒
常见问题
- 未校准直接扫查导致误判
- 只扫一个方向就下结论
- 探测结果未与图纸核对直接钻孔打到隐蔽管线
