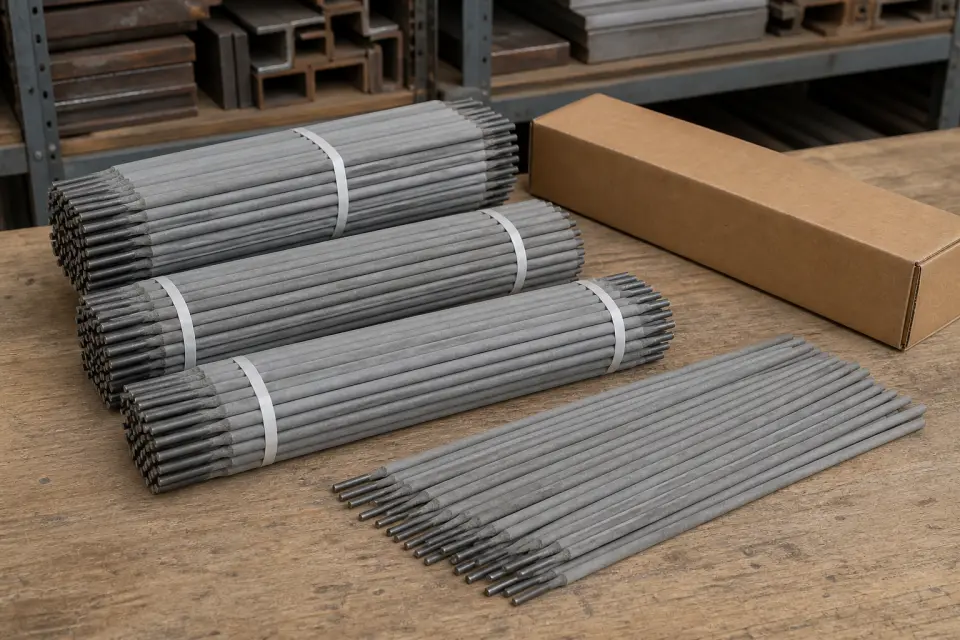

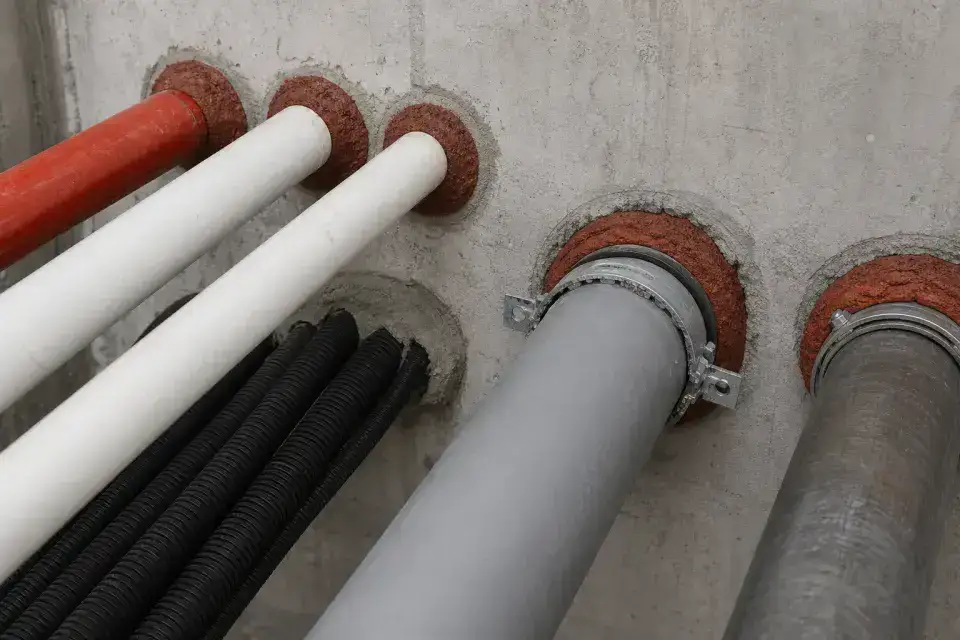

识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体堆放和现场标识，规格、批次、检验状态牌入镜。
- 拍吊牌、合格证或送货单关键字段，能看清厂家、型号、炉批号或出厂编号。
- 拍实测规格，钢尺、游标卡尺或试验取样标识与材料同框。
- 拍使用部位或隐蔽前节点，轴线、楼层、构件名称尽量入镜。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用牌号 | E43、E50 系列焊条，ER50-6 焊丝 | 按设计、合同和项目验收口径复核 |
| 规格 | 2.5、3.2、4.0、5.0 mm | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、烘干记录、焊接记录、探伤或外观检查记录 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 钢结构节点
- 预埋件补焊
- 管道支架
- 消防管道支座
- 临时加固
进场验收要点
- 焊材牌号与母材和工艺要求匹配
- 受潮焊条按要求烘干保温
- 焊缝无裂纹、夹渣、咬边、未焊透
- 重要焊缝按要求检测
使用要点
- 焊前清理油污、铁锈和水分
- 雨天或大风环境采取防护措施
- 不同焊材不得混用
保管要求
- 焊条库防潮，低氢焊条入保温筒
- 焊丝保持包装完整
- 剩余焊材标识清楚
常见问题
- 焊条受潮产生气孔
- 随意换焊材导致强度不匹配
- 焊缝返修无记录
