识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用规格 | DN50-DN300，压力等级按系统设计选用 | 按设计、合同和项目验收口径复核 |
| 控制点 | 法兰孔距、限位拉杆、安装长度、介质适配 | 按设计、合同和项目验收口径复核 |
| 资料要点 | 合格证、强度严密性试验、设备安装记录 | 按设计、合同和项目验收口径复核 |

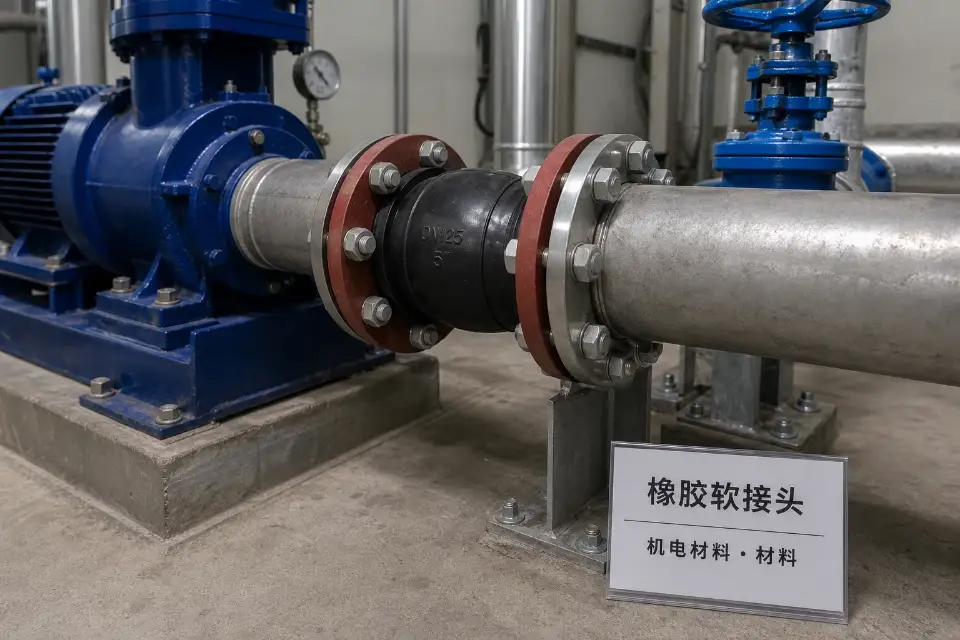

经常使用的地点
- 水泵进出口
- 冷却塔管道
- 空调水系统
- 消防泵房
- 给水机房
进场验收要点
- 规格、压力等级和材质与系统匹配
- 法兰连接同心，不得强行拉伸或压缩
- 高压或重要部位设置限位装置
- 试压后检查渗漏、鼓包和位移
使用要点
- 靠近水泵安装时先复核支架和固定点
- 不得把软接头当作安装偏差补偿件
- 运行初期复查螺栓松动
保管要求
- 避免日晒和油污
- 法兰面防碰伤
- 橡胶件远离焊接火花
常见问题
- 无固定支架导致软接头拉裂
- 法兰错口强拧
- 压力等级选低
