识别图、节点图和验收拍照角度
高频材料和工具优先补齐三件套，现场拍照、资料留痕和复查可以直接照着取景。
验收拍照角度
- 拍材料整体和喷码标识，管径、壁厚、压力等级、回路编号或系统名称入镜。
- 拍接口和支吊架节点，坡度、支架间距、套管、防火封堵等关键做法同框。
- 拍试验或调试读数，压力表、绝缘表、相序表等仪表编号和读数清晰。
- 拍隐蔽前走向全景，能对应房间、轴线、管井或配电箱编号。
常用规格
现场下单、进场验收和资料核对优先看这些项目。
| 项目 | 规格/要求 | 备注 |
|---|---|---|
| 常用规格 | DN50-DN300 | 按设计、合同和项目验收口径复核 |

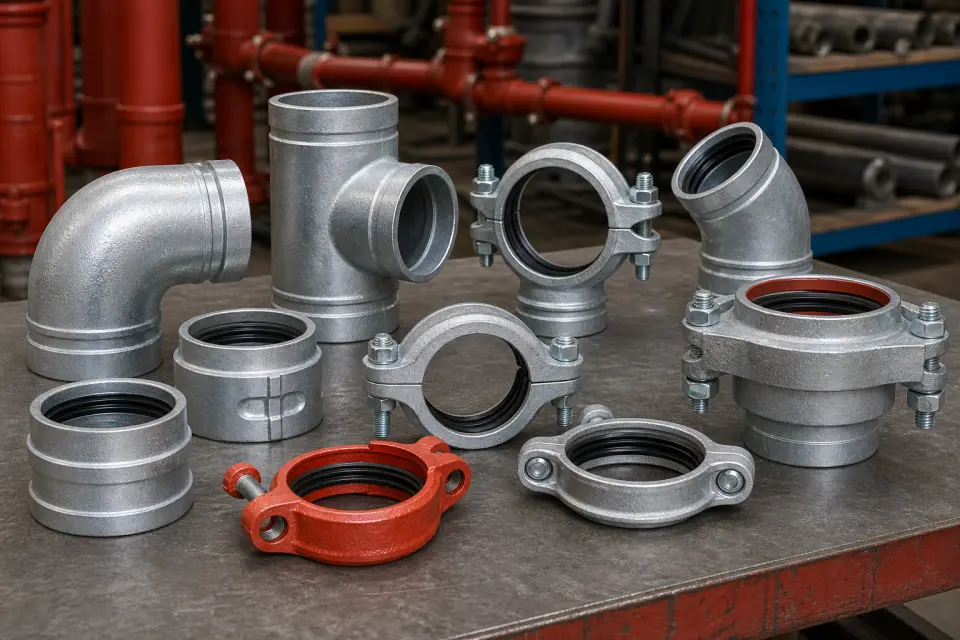

| 配件 | 刚性卡箍、挠性卡箍、三通、弯头、机械三通、胶圈 | 按设计、合同和项目验收口径复核 |
| 控制点 | 滚槽尺寸、胶圈材质、螺栓扭矩、管端间隙 | 按设计、合同和项目验收口径复核 |
经常使用的地点
- 消防喷淋管道
- 消火栓管道
- 空调水管
- 泵房管道
- 管井立管
进场验收要点
- 管件型号和压力等级符合系统要求
- 沟槽尺寸和管端圆度合格
- 胶圈无扭曲、破损和污染
- 试压无渗漏，卡箍螺栓紧固均匀
使用要点
- 滚槽后检查镀锌层破损并处理
- 胶圈安装前涂专用润滑剂
- 吊装后避免接口受力变形
保管要求
- 胶圈避光防油污
- 卡箍螺栓成套保存
- 管件防潮防锈
常见问题
- 滚槽过深削弱管壁
- 胶圈夹伤漏水
- 机械三通开孔毛刺未清理
常见假冒/错用点
- 规格/用途错配风险：沟槽管件压力等级、胶圈材质和管径不匹配会造成渗漏。
- 资料冒用风险：卡箍、螺栓和胶圈容易以次充好，需核对品牌批号和型式检验资料。
- 不合格误用风险：沟槽尺寸偏差、胶圈扭曲、螺栓未均匀紧固时不得试压。
